Keithley 6220/6221 電流源 + 2182A 納伏表組合

低電阻校準 / 超導測試 / IV 掃描精密方案

一、低電阻精準校準：Delta 模式 + 2107-4 低熱電纜實現 ±0.002% 級精度

1. 核心應用場景

適用于半導體貼片電阻、標準電阻器、MEMS 器件的低阻（1mΩ~100Ω）校準，尤其滿足批量生產中 “高重復性 + 低誤差” 需求 —— 某電阻生產廠用該組合完成 100Ω 以下貼片電阻出廠校準，數據一致性比傳統設備提升 3 倍。

2. 關鍵技術：Delta 模式抵消熱干擾

6220/6221 電流源輸出正向電流 I + 時，2182A 納伏表同步采集電壓 V+；

切換反向電流 I - 后，再采集 V-，通過公式ΔV=(V+-V-)/2，直接消除測試回路中 0.1μV 級熱電動勢干擾。

• 實測數據：10mΩ 電阻校準中，誤差從普通設備的 ±0.01% 降至±0.002%（相當于 1 米測量誤差＜頭發絲直徑的 1/500）；

•


• 計量院驗證：6220+2182A+2107-4 組合校準 10mΩ 標準電阻，與國家基準偏差穩定在±0.0015% 以內。

3. 輔助設備：2107-4 低熱輸入電纜

普通測試線因銅 - 鎳接頭材質差異，溫度波動 0.5℃就產生 10nV 熱電勢；2107-4 采用同材質導體 + 對稱屏蔽結構，空調房環境下附加誤差僅 2nV（比普通電纜降低 80%），確保低阻測試中 “電流輸出 - 電壓采集” 的信號純凈度。

二、超導材料脈沖測試：6221+2182A 窄脈沖技術保護樣品特性

1. 核心應用場景

針對 YBCO、Bi-2223 等超導帶材的臨界電流測量，避免直流測試中樣品發熱導致的特性漂移，同時滿足 “快速捕捉超導 - 正常態轉變” 需求 —— 某超導實驗室用該組合完成帶材臨界電流日常檢測，數據重復性達 0.5% 以內。

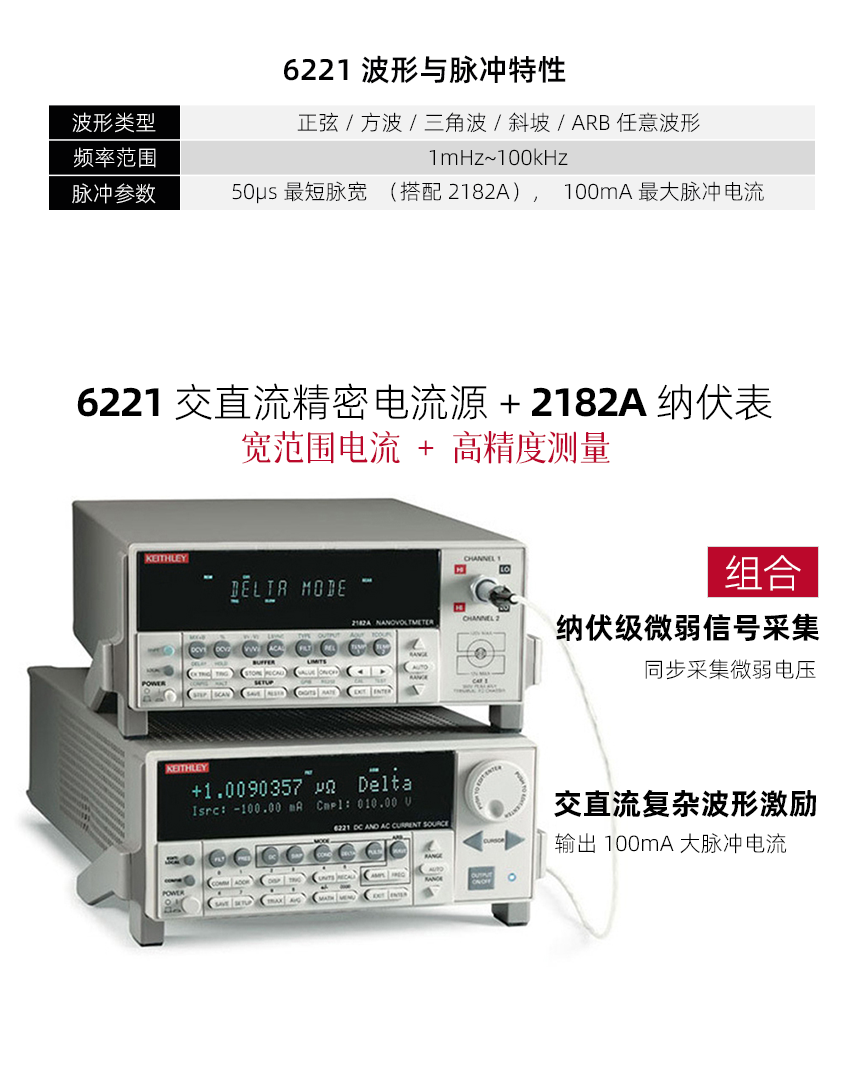

2. 關鍵功能：6221 的 50μs 窄脈沖輸出

6221 電流源支持50μs~12ms 可編程脈沖，配合2182A 納伏表同步測量，將樣品功耗降至直流模式的 1% 以下：

• 技術細節：脈沖電流從 0 上升至 100mA 僅需 1μs，2182A 在脈沖施加后 16μs 內啟動測量，精準捕捉脈沖平頂期電壓信號；

• 對比效果：同一 YBCO 帶材，直流模式測試誤差 3%，50μs 脈沖模式（占空比 1%）誤差直接控制在0.5% 以內。

3. 同步保障：8501 觸發電纜

普通 GPIB 電纜觸發延遲 5-10ms，無法匹配窄脈沖測試節奏；8501 采用專用 Trigger Link 接口，6221 與 2182A 同步延遲＜0.8ms，且 80% 密度鍍錫銅絲屏蔽層能將 50Hz 工頻干擾從 20nV 降至 3nV。

• 工廠場景驗證：某電機廠用該組合測 100mA 脈沖信號，未用 8501 時干擾 50nV，搭配后干擾降至 8nV。

三、IV 曲線高效掃描：預設功能 + 以太網接口提升 5 倍效率

1. 核心應用場景

用于二極管、MOS 管、壓力傳感器的 IV 特性曲線掃描，支持批量樣品 “無人值守測試”，適配研發階段的參數篩選與生產階段的質量檢測 —— 某汽車電子廠用該組合測試壓力傳感器，單日測試量從 200 個提升至 1000 個。

2. 高效功能：6220/6221 的預設掃描

兩款電流源均內置65536 點源存儲，電腦端預設 10nA~100mA 線性 / 對數掃描序列后，通過 GPIB 接口下載至設備：

• 自動流程：6220/6221 按設定步長輸出電流，2182A 同步采集對應電壓，數據直接存儲至電腦；

• 效率提升：比手動操作快 5 倍，且避免人為操作誤差（某實驗室測壓力傳感器，數據重復性從 0.5% 提至0.1%）。

3. 6221 額外優勢：以太網遠程控制

6221 電流源比 6220 多以太網接口，無需額外 GPIB 卡，通過局域網即可實現電腦對 6221+2182A 的同步控制：

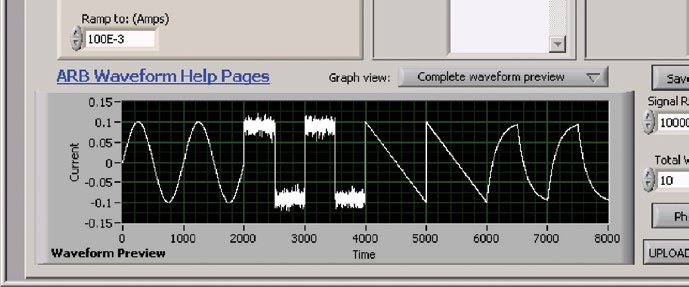

• 研發案例：用 LabVIEW 編寫程序，控制 6221 輸出 1kHz 正弦電流，2182A 以 10kHz 采樣率記錄電壓，整套系統同步誤差＜10μs，完美匹配壓電傳感器動態特性測試。

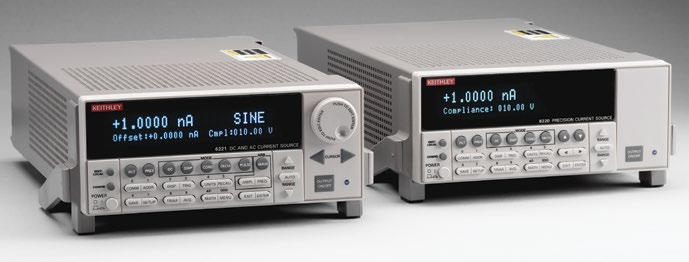

四、組合選型指南：按應用場景匹配 6220/6221

1. 選 6220 組合的場景

若 90% 以上需求是直流低電阻測試（如電阻廠批量校準、傳感器靜態標定）：

• 1nA~10mA 量程精度 ±0.01%，搭配 2182A 的15nV 噪聲（1s 響應），合格率判定準確率比傳統方法提升 12%；

• 推薦搭配：6220+2182A+8501-1（1m 觸發線），節省實驗室空間。

2. 選 6221 組合的場景

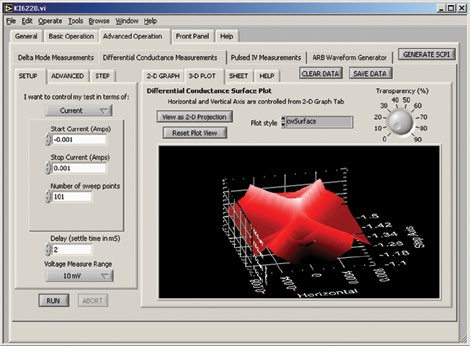

若涉及脈沖測試或交流特性分析（如超導帶材檢測、納米器件微分電導測量）：

• 10MHz 輸出更新速率生成 100kHz 光滑正弦波，微分電導測量速度 24Hz（比傳統鎖相放大器快 10 倍）；

• 推薦搭配：6221+2182A+8501-2（2m 觸發線），適配產線等大空間場景。

五、選件與細節：進一步提升測試性能

1. 8501 觸發電纜：按場景選長度

• 8501-1（1m）：小型實驗室、桌面測試用，減少線纜冗余；

• 8501-2（2m）：產線、大型實驗室用，屏蔽層接地設計更優，脈沖測試信噪比再提升 40%。

2. 4288-1 機架套件：集成化管理

19 英寸標準機架，可同時安裝 6220/6221 與 2182A，避免線纜纏繞，減少振動導致的接觸不良 —— 某實驗室統計，使用后因線纜松動的測試中斷從每周 2 次降至每月 1 次。

3. KPCI-488LPA GPIB 卡：批量測試必備

用于 6220 組合的遠程控制，批量測試 50 個樣品時，可減少 2 小時人工干預，尤其適合電阻、傳感器生產廠的流水線測試。

2 個關鍵操作細節

1. 接口適配：6220/6221 為三同軸輸出接口，普通 BNC 接頭會引入 10pA 泄漏電流，必須使用專用三同軸轉接器；

2. 2182A 量程選擇：低電阻測試優先用 10mV 量程，此時噪聲水平比 100mV 量程低 5 倍，數據精度更高。

六、總結：精準匹配需求，讓測試更高效可靠

Keithley 6220/6221 與 2182A 的組合，本質是 “按需定制” 的精密測量方案 —— 無論是追求直流低阻校準的極致精度，還是需要超導測試的脈沖保護，或是批量 IV 掃描的效率提升，都能通過選對核心設備與輔助選件，實現 “數據準、效率高、樣品護” 的目標。

對使用者而言，無需追求 “功能全”，而是根據自身測試場景（如電阻范圍、是否需脈沖 / 交流、測試規模）

匹配組合：小批量直流校準選 6220 套裝，復雜動態測試選 6221 套裝，再搭配對應的觸發電纜與管理套件，就能最大化發揮設備價值。

若需進一步驗證參數，可咨詢我們獲取詳細資料
